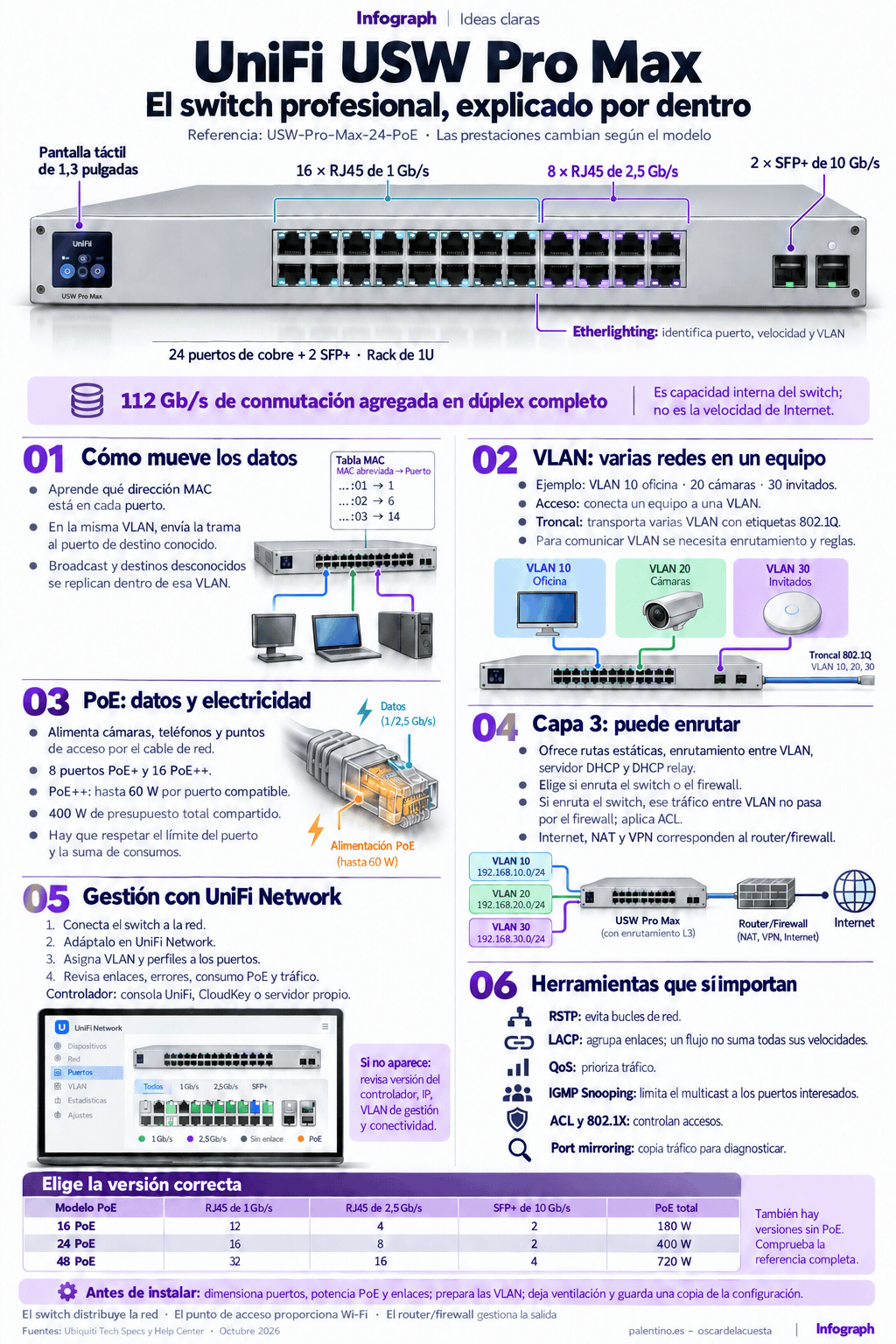

Cargando imagen…GIF animado1visitas⤢ Ver esquema completo🔌 UniFi USW Pro Max: entiende lo que ocurre detrás de cada puerto
Un ordenador accede al servidor. Una cámara envía vídeo. Un punto de acceso conecta los dispositivos inalámbricos. El switch recibe esos flujos y los dirige por la red. Comprender cómo trabaja ayuda a configurar mejor la infraestructura y a encontrar problemas cuando algo falla. En esta nueva infografía animada de Infograph explico el UniFi USW Pro Max, tomando como referencia el USW-Pro-Max-24-PoE. Estas son sus claves: 🔹 Cómo mueve los datos Aprende qué dirección MAC está conectada a cada puerto. Cuando conoce el destino de una trama dentro de una VLAN, la envía por el puerto correspondiente. Los broadcast y los destinos desconocidos se distribuyen dentro de esa VLAN. 🔹 Cómo organiza la red Las VLAN permiten separar, por ejemplo, oficina, cámaras e invitados sobre la misma infraestructura física. Los puertos de acceso conectan equipos a una VLAN; los enlaces troncales transportan varias. Las reglas determinan qué comunicaciones se permiten entre redes. 🔹 Cómo alimenta los dispositivos La versión PoE transmite datos y electricidad por el cable Ethernet. El modelo de referencia dispone de 400 W compartidos, con hasta 60 W en sus puertos PoE++ compatibles. Hay que comprobar tanto el límite individual como la suma de consumos. 🔹 Qué significan sus velocidades Combina 16 puertos de 1 Gb/s, 8 de 2,5 Gb/s y 2 SFP+ de 10 Gb/s. Los enlaces rápidos permiten conectar otros switches, servidores o almacenamiento compatible. Sus 112 Gb/s describen la capacidad interna agregada de conmutación en dúplex completo. 🔹 Qué aporta la capa 3 Puede enrutar entre VLAN, utilizar rutas estáticas y ofrecer DHCP. Aquí hay una decisión importante: si el switch enruta entre VLAN, ese tráfico no pasa por el firewall. Las restricciones deben aplicarse mediante ACL en el switch. 🔹 Cómo se administra Se adopta en UniFi Network, desde donde puedes asignar VLAN y perfiles, revisar enlaces, detectar errores y supervisar el consumo PoE. El controlador puede funcionar en una consola UniFi, una CloudKey o un servidor propio. Antes de instalarlo, conviene responder cuatro preguntas: cuántos puertos necesitas, cuánta potencia consumirán los dispositivos, qué capacidad requieren los enlaces y dónde aplicarás las reglas de seguridad. Cada puerto conecta un equipo. La configuración decide cómo convivirán todos. 👉 Más ideas claras en palentino.es/infograph #UniFi #Redes #Networking #Ubiquiti #Infograph
