🔌 UniFi USW Pro Max: entiende lo que ocurre detrás de cada puerto

PARA ENTENDER EL ESQUEMA

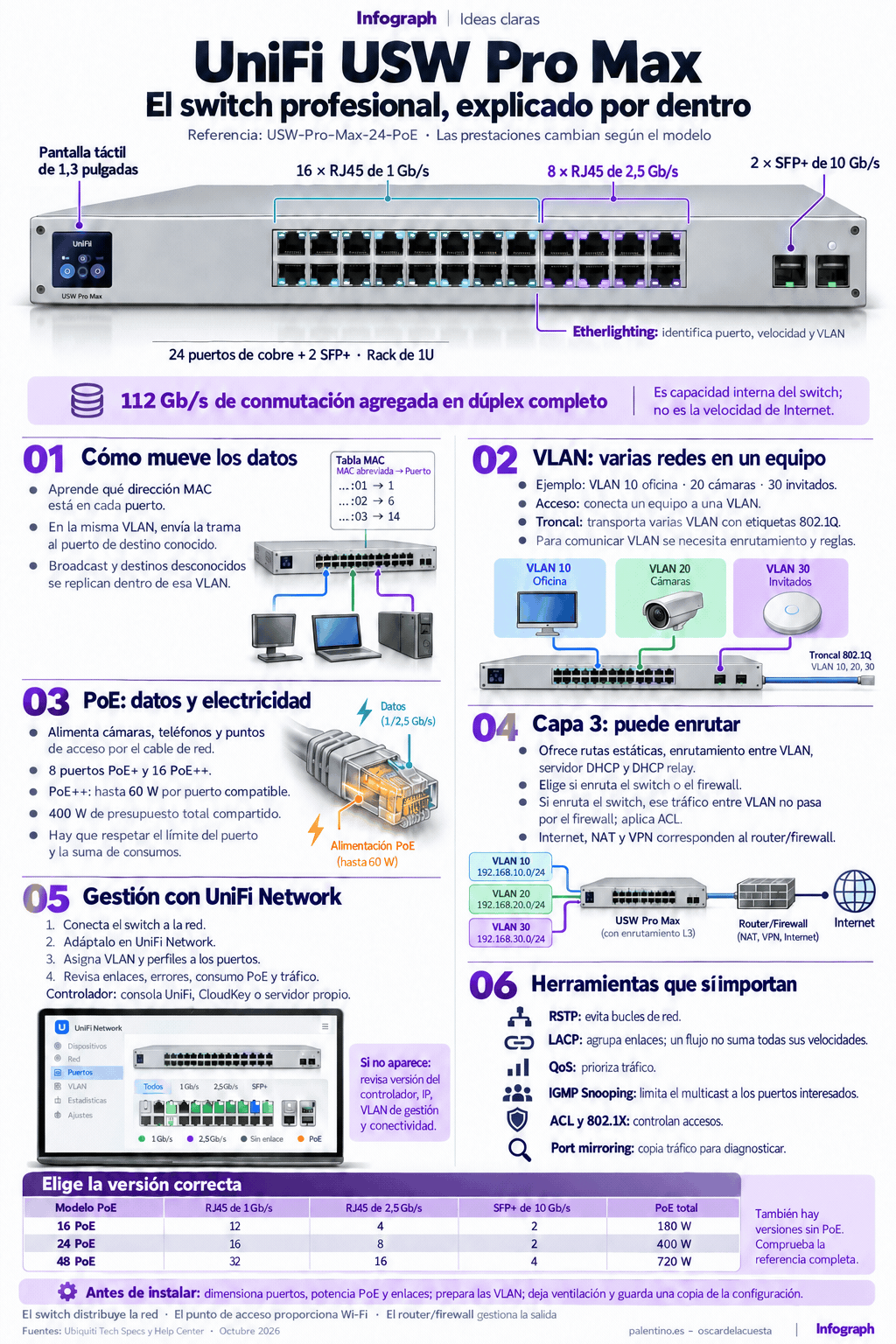

Sobre esta infografía

Un ordenador accede al servidor. Una cámara envía vídeo. Un punto de acceso conecta los dispositivos inalámbricos. El switch recibe esos flujos y los dirige por la red.

Comprender cómo trabaja ayuda a configurar mejor la infraestructura y a encontrar problemas cuando algo falla.

En esta nueva infografía animada de Infograph explico el UniFi USW Pro Max, tomando como referencia el USW-Pro-Max-24-PoE.

Estas son sus claves:

🔹 Cómo mueve los datos
Aprende qué dirección MAC está conectada a cada puerto. Cuando conoce el destino de una trama dentro de una VLAN, la envía por el puerto correspondiente. Los broadcast y los destinos desconocidos se distribuyen dentro de esa VLAN.

🔹 Cómo organiza la red
Las VLAN permiten separar, por ejemplo, oficina, cámaras e invitados sobre la misma infraestructura física. Los puertos de acceso conectan equipos a una VLAN; los enlaces troncales transportan varias. Las reglas determinan qué comunicaciones se permiten entre redes.

🔹 Cómo alimenta los dispositivos
La versión PoE transmite datos y electricidad por el cable Ethernet. El modelo de referencia dispone de 400 W compartidos, con hasta 60 W en sus puertos PoE++ compatibles. Hay que comprobar tanto el límite individual como la suma de consumos.

🔹 Qué significan sus velocidades
Combina 16 puertos de 1 Gb/s, 8 de 2,5 Gb/s y 2 SFP+ de 10 Gb/s. Los enlaces rápidos permiten conectar otros switches, servidores o almacenamiento compatible. Sus 112 Gb/s describen la capacidad interna agregada de conmutación en dúplex completo.

🔹 Qué aporta la capa 3
Puede enrutar entre VLAN, utilizar rutas estáticas y ofrecer DHCP. Aquí hay una decisión importante: si el switch enruta entre VLAN, ese tráfico no pasa por el firewall. Las restricciones deben aplicarse mediante ACL en el switch.

🔹 Cómo se administra
Se adopta en UniFi Network, desde donde puedes asignar VLAN y perfiles, revisar enlaces, detectar errores y supervisar el consumo PoE. El controlador puede funcionar en una consola UniFi, una CloudKey o un servidor propio.

Antes de instalarlo, conviene responder cuatro preguntas: cuántos puertos necesitas, cuánta potencia consumirán los dispositivos, qué capacidad requieren los enlaces y dónde aplicarás las reglas de seguridad.

Cada puerto conecta un equipo. La configuración decide cómo convivirán todos.
