Cómo usar un multímetro: medidas, conexiones y fórmulas

PARA ENTENDER EL ESQUEMA

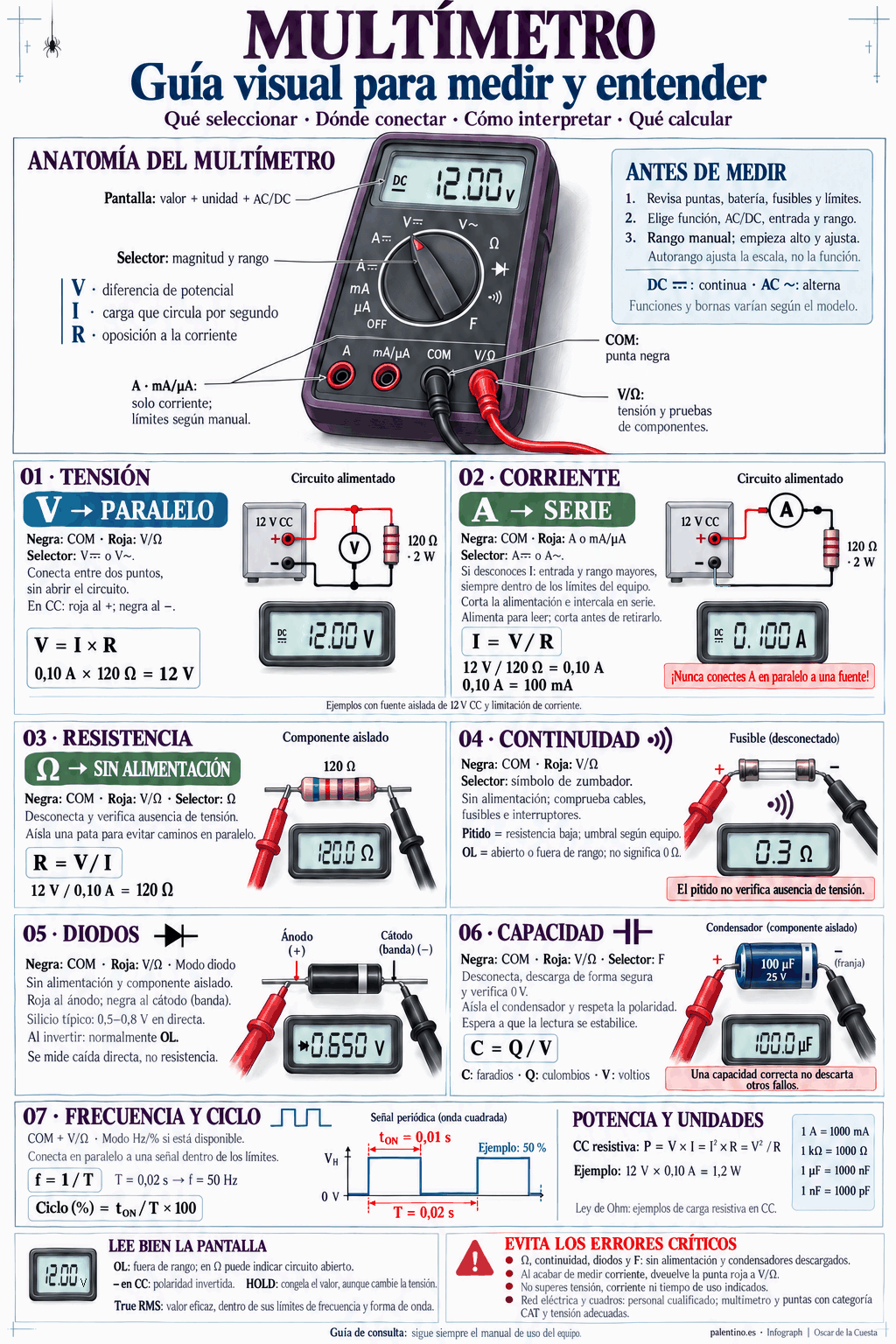

Sobre esta infografía

Aprende qué seleccionar, dónde conectar las puntas y cómo interpretar cada lectura. Una guía visual con ejemplos, fórmulas y errores que debes evitar al utilizar un multímetro.

Descripción completa
El multímetro es una herramienta esencial para comprobar circuitos y localizar averías. Esta infografía animada explica sus principales funciones, las conexiones de las puntas y el significado de las lecturas.

Incluye tensión continua y alterna, corriente, resistencia, continuidad, prueba de diodos, capacidad de condensadores, frecuencia y ciclo de trabajo. También aclara conceptos como autorango, HOLD, True RMS y la indicación OL.

Tres reglas ayudan a recordar las conexiones fundamentales:

Tensión: se mide en paralelo, entre dos puntos.

Corriente: se mide en serie, intercalando el multímetro en el circuito.

Resistencia y pruebas de componentes: se realizan sin alimentación y con los condensadores descargados.

Los ejemplos conectan las mediciones con la ley de Ohm y el cálculo de potencia: una carga resistiva de 120 Ω, alimentada con 12 V, consume 0,10 A —100 mA— y disipa 1,2 W.

Una referencia de consulta para interpretar valores y evitar errores como medir tensión con la punta roja conectada a la entrada de amperios. Las funciones, entradas y límites dependen del equipo: consulta siempre su manual.
